最近キャンプデビューした初心者キャンパーのマーボです。





今回は、電動工具「トリマー」で綺麗な「」を

切り出す治具を作ってみました。

※治具とは定規みたいなもので、あると便利な道具の事です。





DIYで木材をカットするとき、最もよく使う工具は、丸ノコですが、丸ノコでは直線しか切ることが出来ません!



次によく使う工具がジグソーだと思います。

ジグソーの刃には曲線が切りやすい物もありますが正確な「円」を切ることは出来ません!

(自分の技術がないだけです(笑))

そこで、普段は木材の飾り加工に使われる「トリマー」を使って、誰でも、正確に「円」を切り出せる治具を作ってみました!!





自分の持っている「トリマー」に合わせて作っていく



必要な幅と長さで板を切る。



トリマー 円





まずは、自分の持っているトリマーのガイドに丁度いい幅で板を切ります。



この板は薄いべニアでいいです。自分は3mmのべニアを使いました。



べニアの長さは、自分がこれから切っていく円の半径の長さを考えて切りましょう。





トリマーのガイドが収まる枠を付ける。



トリマー 円





さっき切ったべニアの周りに、板を付けて、トリマーがしっかり収まるようにします。



板はボンドとビスを使って付けました。



トリマービットを出す穴を開ける。



トリマー 円





枠を付けた板に、トリマービットを出す穴を開けます。



家にあったトリマービットは、12mmのストレートビットだったので、15mmの穴を開けました。









ズレがないか装着してみる。



トリマー 円





出来上がった治具(定規)にトリマーを装着してみる。



もしグラグラしたり、勝手が悪かったら修正しましょう。



トリマー 円





トリマービットの出方はこんな感じです。



【トリマーガイドの厚み】+【治具の厚み】=【出ている刃】になります。



これでほぼ完成です。



試しに使ってみる。







トリマー 円



試しに何回か使ってみて、作れる円の大きさを治具(定規)に書き込んでいきました。



これで出来上がりです!



こんな風に使います。





トリマー 円



切り出したい円の半径の所をビスで止めて、少しずつ削っていきます。



いきなりビットを出しすぎると、負荷がかかりすぎて危ないので

何回かに分けて少しずつ削りましょう。

(自分はビビりなので、2~3mmずつ削ってます)



トリマーの動かし方は反時計回りに動かしましょう。





トリマー 円

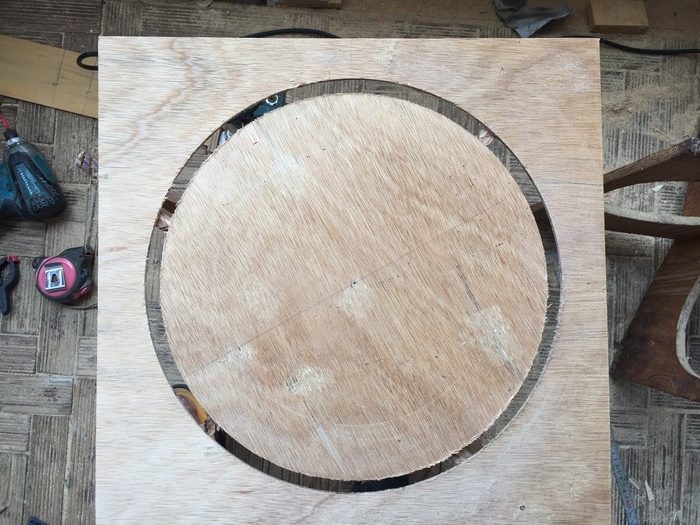

きれいに正確な円が切り出せました!



これで、作れる物の幅が広がると思います!





まとめ



作業時間



1時間ぐらい。

要領さえつかめばもっと早く作れるとおもいます。



費用



今回使ったものは、すべて端材を使ったので費用は掛かってません。



端材がなく、いちから作っても、1000円以内でできるとおもいます。



注意すること



トリマーを動かすスピードが遅すぎると、木が焦げてしまうので丁度いいスピードをみつけましょう。



トリマーは音と粉塵が多いので、近隣の方の迷惑にならないようにしましょう。



切り出す木は、動かないようにしっかり台に固定して、動かないようにし、常に安全に気を付けましょう!



この治具があれば、アイディア次第で色々なものが、できると思うのでこれからたくさん使いたいと思います!
